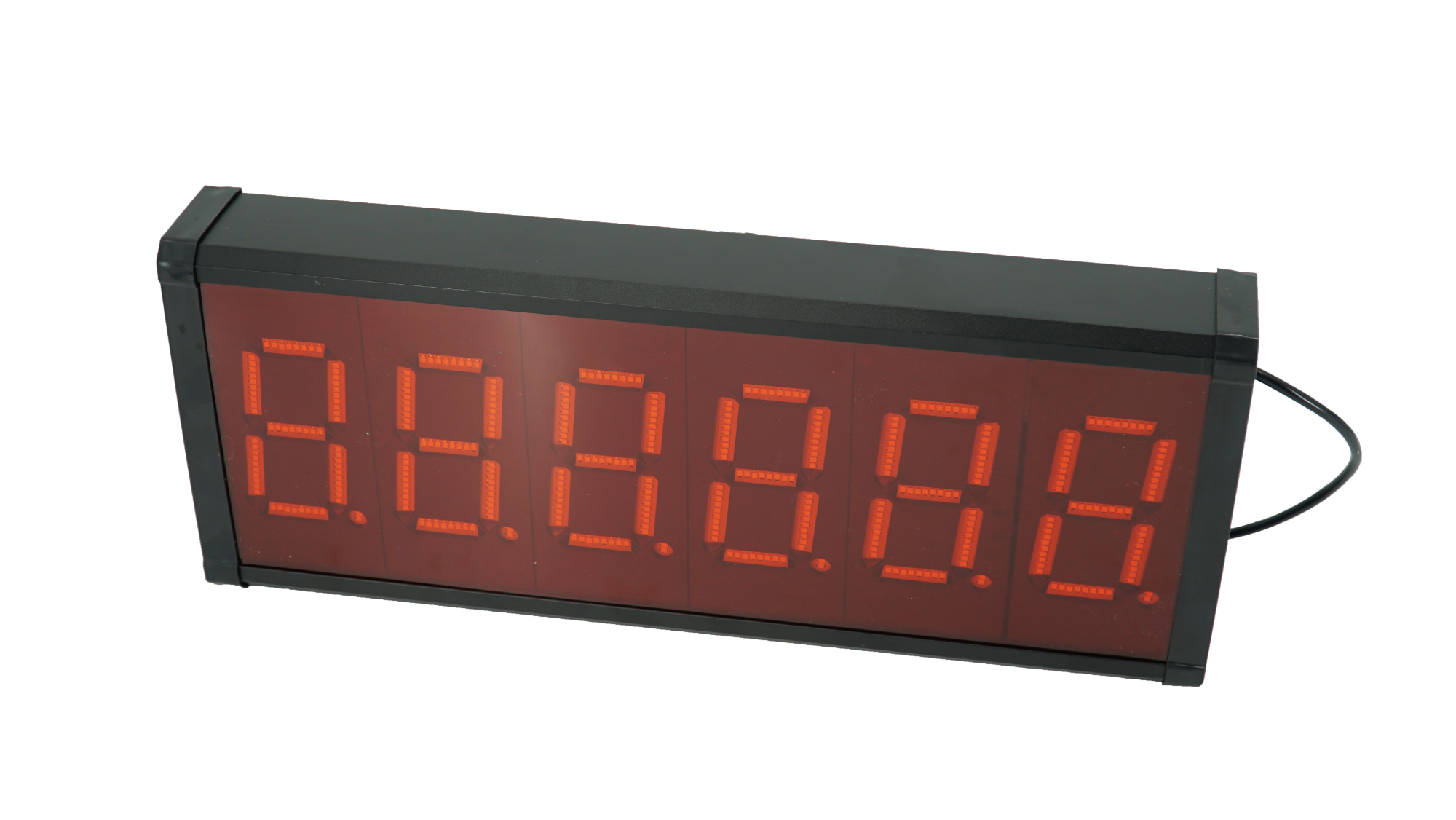

PHISHINE菲軒FXWDP-K稱重大屏幕顯示器連接主流稱重儀表怎么接線
PHISHINE菲軒FXWDP-K稱重大屏幕顯示器連接主流稱重儀表怎么接線
大屏幕通訊線：一端為航空插頭 (1紅、2黑）， 另一端為 DB9芯孔(3紅、5黑，連接計算機 RSRS232串口或稱重儀表）和 DB15芯針( 9紅、10黑）。
大屏幕（通用版）內置18種通訊協議，可自適應稱重儀表。
使用 RSRS232通訊時， 紅線為信號（接稱重儀表的 RSRS232-TXD發送端），黑線為地（接稱重儀表GND
端）， 大屏幕波特率與稱重儀表一致?？蓞⒖枷嚓P稱重儀表說明書或與本公司聯絡。
附表 ：
序號 | 類別 | 接口 | 紅線／信號接稱重儀表TXD | 黑線／地接稱重儀表GND | 通訊方式 | 屏幕波特率 | 備注 |
0 | 大屏幕 | 航空2芯 | 1 | 2 | 無需調整 | ||
0 | 大屏幕 | 9芯孔 | 3 | 5 | 常規，接PC或改接稱重儀表 | ||
0 | 大屏幕 | 15芯針 | 9 | 10 | 常規，接耀華／柯力 | ||
1 | 耀華 A9/DS | 15芯 | 9 | 10 | 電流環 | 600 | 即插即用 |
2 | 耀華 A9/DS | 15芯 | 7 | 8 | RS232 | 保持一致 | TF=0/2/3 |
3 | 耀華Al2 | 航空5芯 | 5 | 1 | RS232 | 保待一致 | P5=2/6 |
4 | 耀華Al2 | 航空5芯 | 3 | 2 | 電流環 | 600 | P5=2/6 |
5 | 耀華A27 | 9芯 | 9 | 6 | 電流環 | 600 | |
6 | 耀華A27 | 9芯 | 3 | 5 | RS232 | 保待—致 | |
7 | 寧波柯力 | 15芯 | 9 | 10 | 電流環 | 600 | 即插即用 |
8 | 寧波柯力 | 9芯 | 2 | 5 | RS232 | 保待一致 | TF=0/2/3/4/8 |
9 | 托利多 | 25芯 | 2 | 7 | RS232 | 保持一致 | 數據位8位 |
10 | 衡天9800 | 9芯 | 7 | 8 | RS232 | 保持—致 | Fl.6=0/1/2/4 |
11 | 衡天9800 | 9芯 | 2 | 1 | 電流環 | 600 | Fl.8=1或Fl.6=5 |
12 | 頂松DSS822 | 9芯 | 9 | 5 | RS232 | 保持一致 | Mode=6,adr=4/5 |
13 | 彩信315 | 9芯 | 3 | 5 | RS232 | 保持一致 | |
14 | 富林泰克 | 29芯 | 2 | 7 | RS232 | 保持一致 | 數據位8位 |
15 | 秋毫QDI-ll | 9芯 | 3 | 5 | RS232 | 保持一致 | |
16 | 秋毫QDI-l0 | 9芯 | 3 | 5 | RS232 | 9600 | 大屏幕需訂制 |
17 | 昌信3168 | 9芯 | 3 | 7 | RS232 | 4800 | 大屏幕9.0以上版本 |
18 | 能克319A | 9芯 | 8 | 9 | 電流環 | 600 | Set 2,C= 20耀華大屏幕 |
19 | 能克319A | 9芯 | 3 | 5 | RS232 | 4800 | 或保證一致 |
20 | 華科3199 | 9芯 | 7 | 6 | RS232 | 4800 | 大屏幕9.0以上版本 |
